大型网站架构系列:负载均衡详解(上)

时间:2016-02-25   点击量:538   关键词:服务器  均衡  负载  地址  同时  修改  分发  集群  数据  物理  真实


面对大量用户访问、高并发请求,海量数据,可以使用高性能的服务器、大型数据库,存储设备,高性能Web服务器,采用高效率的编程语言比如(Go,Scala)等,当单机容量达到极限时,我们需要考虑业务拆分和分布式部署,来解决大型网站访问量大,并发量高,海量数据的问题。


从单机网站到分布式网站,很重要的区别是业务拆分和分布式部署,将应用拆分后,部署到不同的机器上,实现大规模分布式系统。分布式和业务拆分解决了,从集中到分布的问题,但是每个部署的独立业务还存在单点的问题和访问统一入口问题,为解决单点故障,我们可以采取冗余的方式。将相同的应用部署到多台机器上。解决访问统一入口问题,我们可以在集群前面增加负载均衡设备,实现流量分发。


负载均衡(Load Balance),意思是将负载(工作任务,访问请求)进行平衡、分摊到多个操作单元(服务器,组件)上进行执行。是解决高性能,单点故障(高可用),扩展性(水平伸缩)的终极解决方案。


本文是负载均衡详解的第一篇文章,介绍负载均衡的原理,负载均衡分类(DNS负载均衡,HTTP负载均衡,IP负载均衡,链路层负载均衡,混合型P负载均衡)。部分内容摘自读书笔记。


本次分享大纲



  • 负载均衡原理

  • DNS负载均衡

  • HTTP负载均衡

  • IP负载均衡

  • 链路层负载均衡

  • 混合型P负载均衡


  • 一、负载均衡原理


    系统的扩展可分为纵向(垂直)扩展和横向(水平)扩展。纵向扩展,是从单机的角度通过增加硬件处理能力,比如CPU处理能力,内存容量,磁盘等方面,实现服务器处理能力的提升,不能满足大型分布式系统(网站),大流量,高并发,海量数据的问题。因此需要采用横向扩展的方式,通过添加机器来满足大型网站服务的处理能力。


    比如:一台机器不能满足,则增加两台或者多台机器,共同承担访问压力。这就是典型的集群和负载均衡架构:如下图:


    大型网站架构 网站架构优化 网站优化 网站架构




    • 应用集群:将同一应用部署到多台机器上,组成处理集群,接收负载均衡设备分发的请求,进行处理,并返回相应数据。

    • 负载均衡设备:将用户访问的请求,根据负载均衡算法,分发到集群中的一台处理服务器。(一种把网络请求分散到一个服务器集群中的可用服务器上去的设备)



    负载均衡的作用(解决的问题):



    1.解决并发压力,提高应用处理性能(增加吞吐量,加强网络处理能力);


    2.提供故障转移,实现高可用;


    3.通过添加或减少服务器数量,提供网站伸缩性(扩展性);


    4.安全防护;(负载均衡设备上做一些过滤,黑白名单等处理)



    二、负载均衡分类


    根据实现技术不同,可分为DNS负载均衡,HTTP负载均衡,IP负载均衡,链路层负载均衡等。


    2.1DNS负载均衡

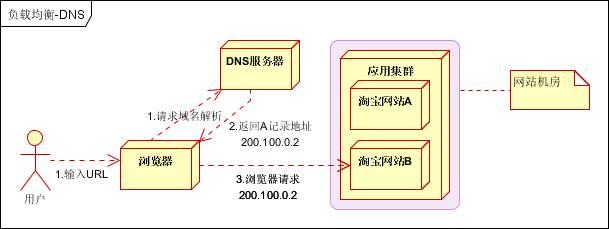

    最早的负载均衡技术,利用域名解析实现负载均衡,在DNS服务器,配置多个A记录,这些A记录对应的服务器构成集群。大型网站总是部分使用DNS解析,作为第一级负载均衡。如下图:


    大型网站架构 网站架构优化 网站优化 网站架构


    优点



  • 使用简单:负载均衡工作,交给DNS服务器处理,省掉了负载均衡服务器维护的麻烦

  • 提高性能:可以支持基于地址的域名解析,解析成距离用户最近的服务器地址,可以加快访问速度,改善性能;


  • 缺点



  • 可用性差:DNS解析是多级解析,新增/修改DNS后,解析时间较长;解析过程中,用户访问网站将失败;

  • 扩展性低:DNS负载均衡的控制权在域名商那里,无法对其做更多的改善和扩展;

  • 维护性差:也不能反映服务器的当前运行状态;支持的算法少;不能区分服务器的差异(不能根据系统与服务的状态来判断负载)


  • 实践建议

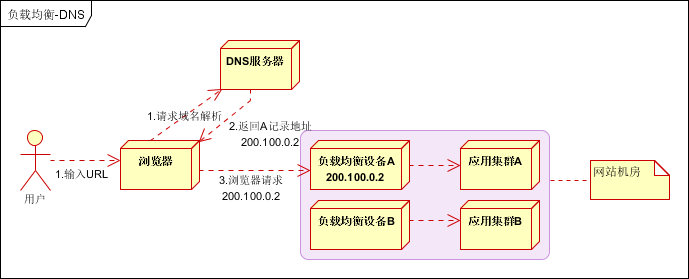

    将DNS作为第一级负载均衡,A记录对应着内部负载均衡的IP地址,通过内部负载均衡将请求分发到真实的Web服务器上。一般用于互联网公司,复杂的业务系统不合适使用。如下图:


    大型网站架构 网站架构优化 网站优化 网站架构


    1.3  IP负载均衡


    在网络层通过修改请求目标地址进行负载均衡。

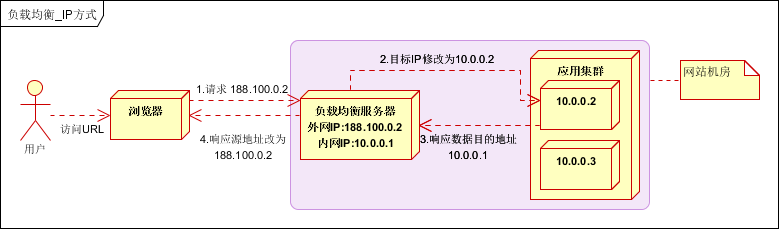

    用户请求数据包,到达负载均衡服务器后,负载均衡服务器在操作系统内核进程获取网络数据包,根据负载均衡算法得到一台真实服务器地址,然后将请求目的地址修改为,获得的真实ip地址,不需要经过用户进程处理。


    真实服务器处理完成后,响应数据包回到负载均衡服务器,负载均衡服务器,再将数据包源地址修改为自身的ip地址,发送给用户浏览器。如下图:


    大型网站架构 网站架构优化 网站优化 网站架构


    IP负载均衡,真实物理服务器返回给负载均衡服务器,存在两种方式:



    (1)负载均衡服务器在修改目的ip地址的同时修改源地址。将数据包源地址设为自身盘,即源地址转换(snat)。


    (2)将负载均衡服务器同时作为真实物理服务器集群的网关服务器。



    优点:



    (1)在内核进程完成数据分发,比在应用层分发性能更好;



    缺点:



    (2)所有请求响应都需要经过负载均衡服务器,集群最大吞吐量受限于负载均衡服务器网卡带宽;
