一个非常漂亮的自定义Loading，有加载成功和失败两种状态

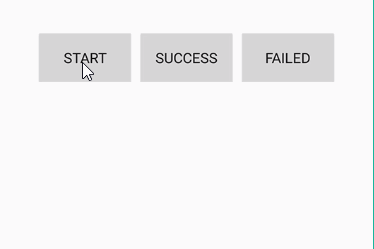

这还只是张图片

本文由hadisi5216原创，这篇可不能匿名转载。

背景：我一哥们公司做智能设备的，该动画用在手机和家中网络连接时用，他让我看了下需求。刚看到这动画时感觉产品UI设计的不错，想着试试。昨天开始做的，本来感觉很简单，但做起来貌似没那么简单；最后花了近一天时间终于搞定了。看看效果还行！


如果有想直接用的同道中人，看前半部分就行；如果想批评指正我的思考的看看后半部分

1.直接上代码（NiceLoadingView）

package com.hadisi.niceloading;



import android.animation.ValueAnimator;

import android.content.Context;

import android.graphics.Bitmap;

import android.graphics.BitmapFactory;

import android.graphics.Canvas;

import android.graphics.Paint;

import android.graphics.Rect;

import android.util.AttributeSet;

import android.view.View;

import android.view.animation.LinearInterpolator;



/**

 * Created by hadisi5216 on 2016/7/12.

 */



public class NiceLoadingView extends View {



    private Context mContext;

    private Paint mPaint;



    private int widthSpecSize;

    private int heightSpecSize;

    private int radiusSmall = 38;

    private int radiusbig = 76;

    private int moveX;

    private int XPoint;



    private int mState = -1;//0失败，1成功，-1默认

    private boolean mflag;



    private ValueAnimator animator;



    public NiceLoadingView(Context context) {

        super(context);

    }



    public NiceLoadingView(Context context, AttributeSet attrs) {

        super(context, attrs);



    }



    public NiceLoadingView(Context context, AttributeSet attrs, int defStyleAttr) {

        super(context, attrs, defStyleAttr);

        mContext = context;

    }



    @Override

    protected void onMeasure(int widthMeasureSpec, int heightMeasureSpec) {

        super.onMeasure(widthMeasureSpec, heightMeasureSpec);

        widthSpecSize = MeasureSpec.getSize(widthMeasureSpec);

        heightSpecSize = MeasureSpec.getSize(heightMeasureSpec);

    }



    @Override

    protected void onDraw(Canvas canvas) {

        super.onDraw(canvas);

        mPaint = new Paint();

        mPaint.setColor(0xFFFFBC53);

        mPaint.setAntiAlias(true);

        if (Math.abs(moveX) > widthSpecSize * 5 / 4)

        {

            XPoint = (moveX < 0) ? XPoint = widthSpecSize * 7 / 4

            - Math.abs(moveX) : widthSpecSize - widthSpecSize * 7 / 4

             + Math.abs(moveX);

            canvas.drawCircle(XPoint, heightSpecSize / 2, radiusSmall, mPaint);

        }

        if (Math.abs(moveX) > widthSpecSize && Math.abs(moveX) < widthSpecSize * 3 / 2)

        {

            XPoint = (moveX < 0) ? XPoint = widthSpecSize * 3 / 2 - Math.abs(moveX)

            : widthSpecSize - widthSpecSize * 3 / 2 + Math.abs(moveX);

            canvas.drawCircle(XPoint, heightSpecSize / 2, radiusSmall, mPaint);

        }

        if (Math.abs(moveX) > widthSpecSize * 3 / 4 && Math.abs(moveX) < widthSpecSize * 5 / 4)

        {

            XPoint = (moveX < 0) ? XPoint = widthSpecSize * 5 / 4 - Math.abs(moveX) :

            widthSpecSize - widthSpecSize * 5 / 4 + Math.abs(moveX);

            canvas.drawCircle(XPoint, heightSpecSize / 2, radiusSmall, mPaint);

        }

        if (Math.abs(moveX) > widthSpecSize / 2 && Math.abs(moveX) < widthSpecSize) {

            XPoint = (moveX < 0) ? XPoint = widthSpecSize - Math.abs(moveX) :

            widthSpecSize - widthSpecSize + Math.abs(moveX);

            canvas.drawCircle(XPoint, heightSpecSize / 2, radiusSmall, mPaint);

        }

        if (Math.abs(moveX) > widthSpecSize / 4 && Math.abs(moveX) < widthSpecSize * 3 / 4) {

            XPoint = (moveX < 0) ? XPoint = widthSpecSize * 3 / 4 - Math.abs(moveX) :

            widthSpecSize - widthSpecSize * 3 / 4 + Math.abs(moveX);

            canvas.drawCircle(XPoint, heightSpecSize / 2, radiusSmall, mPaint);

        }

        if (Math.abs(moveX) > 0 && Math.abs(moveX) < widthSpecSize / 2) {

            XPoint = (moveX < 0) ? XPoint = widthSpecSize / 2 - Math.abs(moveX) :

            widthSpecSize - widthSpecSize / 2 + Math.abs(moveX);

            canvas.drawCircle(XPoint, heightSpecSize / 2, radiusSmall, mPaint);

        }

        //中间大圆

        if (Math.abs(moveX) > 0 && Math.abs(moveX) < widthSpecSize * 5 / 4) {

            radiusbig = 2 * radiusSmall - radiusSmall *

            (Math.abs(moveX)) / (widthSpecSize * 5 / 4);

            radiusbig = (radiusbig > radiusSmall) ? radiusbig : radiusSmall;

            canvas.drawCircle(widthSpecSize / 2, heightSpecSize / 2, radiusbig, mPaint);

        }

        if (Math.abs(moveX) < 12 && mState >= 0) {

            if (mState == 0) {

                canvas.drawCircle(widthSpecSize / 2, heightSpecSize / 2, radiusbig, mPaint);

                Bitmap bitmap = BitmapFactory.decodeResource(getContext().getResources(),

                 R.mipmap.connect_failed);

                canvas.drawBitmap(bitmap, null, new Rect(widthSpecSize /

                 2 - radiusbig, heightSpecSize / 2 - radiusbig, widthSpecSize /

                  2 + radiusbig, heightSpecSize / 2 + radiusbig), mPaint);

            }

            if (mState == 1) {

                canvas.drawCircle(widthSpecSize / 2, heightSpecSize / 2, radiusbig, mPaint);

                Bitmap bitmap = BitmapFactory.decodeResource(getContext().getResources(),

                 R.mipmap.connect_success);

                canvas.drawBitmap(bitmap, null, new Rect(widthSpecSize /

                2 - radiusbig, heightSpecSize / 2 - radiusbig, widthSpecSize /

                 2 + radiusbig, heightSpecSize / 2 + radiusbig), mPaint);

            }

        }

    }



    public void start() {

        if (animator != null)

            animator.cancel();

        moveX = widthSpecSize * (-9 / 4);

        mState = -1;

        mflag = true;

        post(new Runnable() {

            @Override

            public void run() {

                animator = ValueAnimator.ofFloat(0f, 1.0f);

                animator.setDuration(3000);//没啥用

                animator.setRepeatMode(ValueAnimator.RESTART);

                animator.setRepeatCount(ValueAnimator.INFINITE);

                animator.setInterpolator(new LinearInterpolator());

                animator.addUpdateListener(new ValueAnimator.AnimatorUpdateListener() {

                    @Override

                    public void onAnimationUpdate(ValueAnimator animation) {

                        if (mState < 0) {

                            moveX = (moveX > widthSpecSize * 7 / 4)

                            ? widthSpecSize * (-9 / 4) : moveX + 12;

                            if (Math.abs(moveX) < 12)

                                try {

                                    Thread.sleep(1000);

                                } catch (InterruptedException e) {

                                    e.printStackTrace();

                                }

                        } else {

                            if (moveX > 0)

                                moveX = (moveX > widthSpecSize * 7 / 4)

                                ? widthSpecSize * (-9 / 4) : moveX + 12;

                            else if (moveX < 0 && mflag) {

                                moveX += 12;

                                if (Math.abs(moveX) < 12)

                                    mflag = false;

                            }

                        }

                        postInvalidate();

                    }

                });

                animator.start();

            }

        });

    }



    public void success() {

        mState = 1;

    }



    public void failed() {

        mState = 0;

    }

}

项目已上传到github，戳着

2.怎么用？

布局文件中

          android:id="@+id/nice_loading"

          android:layout_width="match_parent"

          android:layout_height="100dp" />

你要用的地方

NiceLoadingView niceLoading = (NiceLoadingView) findViewById(R.id.nice_loading);

……

//开始连接时

niceLoading.start();

……

//连接成功时

niceLoading.success();

……

//连接失败时

niceLoading.failed();

3.我怎么实现的！

仔细看效果图可以得出：

1、有6个小圆依次从屏幕左侧移入屏幕中间，然后又依次从屏幕中间移出屏幕右侧。

2、中间有个大圆在随着小球的依次靠近慢慢变大，离开慢慢变小；注意在左侧第一个小圆到达中间时才出现大圆，在最后一个小圆准备向右侧移动时消失；大圆的半径在小圆半径和大圆半径之间。

3、不管何时得到成功和失败的状态，动画终止时都是在小圆依次从左边进入中间后。

4、动画完成后显示成功/失败图片和大圆。

1. 6个小圆的运动

我是这样想的：当第1个小圆移动到widthSpecSize/4（widthSpecSize 为控件的宽度）时第2个小圆开始移动、当第2个小圆移动到widthSpecSize/4时第3个小圆开始移动......当第5个小圆移动到widthSpecSize/4 时第6个小圆开始移动、第6个小圆移动到widthSpecSize/2 时继续移动、当第6个小圆移动到widthSpecSize 3/4时第5个小圆开始移动......当第2个小圆移动到widthSpecSize 3/4时第一个小圆开始移动、最后第1个小球移出屏幕右侧，到此为一个循环。

假设有一个位移变量moveX，moveX在不断增加，其变化范围为(a,b)；可以看出按照我的想法，第1个小圆在范围的两边时开始移动、第6个小球在变化范围的中间部分开始移动。

我们可以继续假设变化范围为(-a,a)，这样第1个小圆在范围的绝对值大时开始移动、第6个小球在变化范围的绝对值小时开始移动；其实这种重复的动作很容易想到绝对值控制

找张纸画下很容易得到moveX的变化范围在(-widthSpecSize 7/4 , widthSpecSize 7/4)之间。

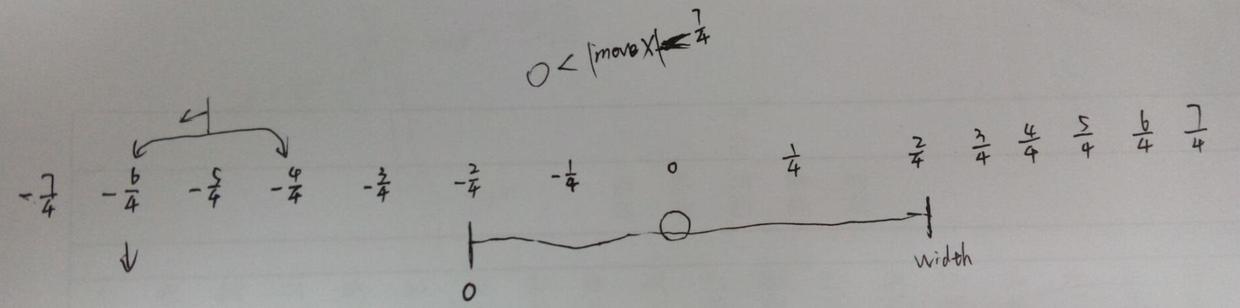

自己画的图，有点丑

对照图很快可以得出下面代码

if (Math.abs(moveX) > widthSpecSize * 5 / 4) {

    XPoint = (moveX < 0) ? XPoint = widthSpecSize * 7 / 4 - Math.abs(moveX) :

    widthSpecSize - widthSpecSize * 7 / 4 + Math.abs(moveX);

    canvas.drawCircle(XPoint, heightSpecSize / 2, radiusSmall, mPaint);

}

if (Math.abs(moveX) > widthSpecSize && Math.abs(moveX) < widthSpecSize * 3 / 2)

{

    XPoint = (moveX < 0) ? XPoint = widthSpecSize * 3 / 2 - Math.abs(moveX) :

    widthSpecSize - widthSpecSize * 3 / 2 + Math.abs(moveX);

    canvas.drawCircle(XPoint, heightSpecSize / 2, radiusSmall, mPaint);

}

if (Math.abs(moveX) > widthSpecSize * 3 / 4 && Math.abs(moveX) < widthSpecSize * 5 / 4)

{

    XPoint = (moveX < 0) ? XPoint = widthSpecSize * 5 / 4 - Math.abs(moveX) :

     widthSpecSize - widthSpecSize * 5 / 4 + Math.abs(moveX);

    canvas.drawCircle(XPoint, heightSpecSize / 2, radiusSmall, mPaint);

}

if (Math.abs(moveX) > widthSpecSize / 2 && Math.abs(moveX) < widthSpecSize)

{

    XPoint = (moveX < 0) ? XPoint = widthSpecSize - Math.abs(moveX) :

     widthSpecSize - widthSpecSize + Math.abs(moveX);

    canvas.drawCircle(XPoint, heightSpecSize / 2, radiusSmall, mPaint);

}

if (Math.abs(moveX) > widthSpecSize / 4 && Math.abs(moveX) < widthSpecSize * 3 / 4)

{

    XPoint = (moveX < 0) ? XPoint = widthSpecSize * 3 / 4 - Math.abs(moveX) :

    widthSpecSize - widthSpecSize * 3 / 4 + Math.abs(moveX);

    canvas.drawCircle(XPoint, heightSpecSize / 2, radiusSmall, mPaint);

}

if (Math.abs(moveX) > 0 && Math.abs(moveX) < widthSpecSize / 2) {

    XPoint = (moveX < 0) ? XPoint = widthSpecSize / 2 - Math.abs(moveX) :

     widthSpecSize - widthSpecSize / 2 + Math.abs(moveX);

    canvas.drawCircle(XPoint, heightSpecSize / 2, radiusSmall, mPaint);

}

中间变化的大圆在左侧第1个小圆到达中间时才出现大圆，在第1个小圆准备向右侧移动时消失，变化范围(-widthSpecSize 5/4 , widthSpecSize 5/4)之间。大圆的半径在小圆半径和大圆半径之间，我们用radiusbig = radiusbig - radiusSmall (Math.abs(moveX)) / (widthSpecSize 5/4)计算大圆半径，可以得到慢慢变大和变小的效果，然后控制在小于radiusSmall时用radiusSmall。

if (Math.abs(moveX) > 0 && Math.abs(moveX) < widthSpecSize * 5 / 4) {

  radiusbig = radiusbig - radiusSmall * (Math.abs(moveX)) / (widthSpecSize * 5 / 4);

  radiusbig = (radiusbig > radiusSmall) ? radiusbig : radiusSmall;

  canvas.drawCircle(widthSpecSize / 2, heightSpecSize / 2, radiusbig, mPaint);

}

3. 动画终止的控制

正常当一个循环结束时我们需要重新给moveX赋值为widthSpecSize * (-7/4)，当收到成功或失败状态时需要判断当前的状态，等到动画进行到结束状态（小圆依次从左边进入中间后）。见下面代码，mState为当前状态（0失败，1成功，-1默认）。

我重新赋值时将moveX设为 widthSpecSize * (-9/4)，因为一个循环结束后有点停顿会感觉舒服点，这个无所谓，自己感觉而已

if (mState < 0) {

  moveX = (moveX > widthSpecSize * 7 / 4)

  ? widthSpecSize * (-9 / 4) : moveX + 12;

} else {

  if (moveX > 0)

      moveX = (moveX > widthSpecSize * 7 / 4)

      ? widthSpecSize * (-9 / 4) : moveX + 12;

  else if (moveX < 0 && mflag) {

      moveX += 12;

      if (Math.abs(moveX) < 12)

          mflag = false;

  }

}

4. 显示成功/失败图片

这个简单，在收到成功或失败状态，待动画完成时先画一个大圆，再画一个bitmap

if (Math.abs(moveX) < 12 && mState >= 0) {

          if (mState == 0) {

              canvas.drawCircle(widthSpecSize / 2,

               heightSpecSize / 2, radiusbig, mPaint);

              Bitmap bitmap = BitmapFactory.decodeResource(getContext().getResources(), R.mipmap.connect_failed);

              canvas.drawBitmap(bitmap, null, new Rect(widthSpecSize

              / 2 - radiusbig, heightSpecSize / 2 - radiusbig,

              widthSpecSize / 2 + radiusbig, heightSpecSize / 2 + radiusbig), mPaint);

          }

          if (mState == 1) {

              canvas.drawCircle(widthSpecSize / 2, heightSpecSize / 2, radiusbig, mPaint);

              Bitmap bitmap = BitmapFactory.decodeResource(getContext().getResources(), R.mipmap.connect_success);

              canvas.drawBitmap(bitmap, null, new Rect(widthSpecSize / 2

              - radiusbig, heightSpecSize / 2 - radiusbig, widthSpecSize

              / 2 + radiusbig, heightSpecSize / 2 + radiusbig), mPaint);

          }

      }

5.优化

可以优化，将paint的颜色等属性、大小圆的半径、优化画小圆的逻辑，使小圆个数可变..........

其实核心的就是想法，随便怎么优化。反正我就弄到这了，油而不腻，我觉得挺好，不需要太多优化。吼吼....
